電気設備工事に特化したCADシステム
電匠NXは、電気設備工事に関わる様々な図面作成業務を効率化する為に作られたCADシステムです。電気設備工事に関わる設計図・施工図・電力会社の申請書類などを素早く仕上げることができます。
Point 特徴
01建築設備基本設計基準に基づいた設計支援！
電匠NXは、建築設備設計基準に準拠した設計ノウハウを搭載。部屋情報から機器数を自動算出し、各種計算と連動して配線を一括配置するため、専門知識がなくても容易に作図可能です。作図工数を大幅に削減し、業務効率化を実現します。
02作図を支援するAIを搭載！
AIが躯体や文字を認識し、図面内の各部屋を自動で生成します。部屋生成時に 面積情報や部屋名も自動で設定されるので、設計作業をする際にスムーズに機器を配置できます。
03直感的操作で図面も書類も簡単作成！
使い慣れたOfficeアプリケーションの操作性のままで、CADをご利用いただけます。 各電力会社の申請に必要な帳票類を搭載し、一定の操作で様々な地域の申請書類の作成が可能です。
機能紹介
細部まで配慮した電気設備機能を搭載！

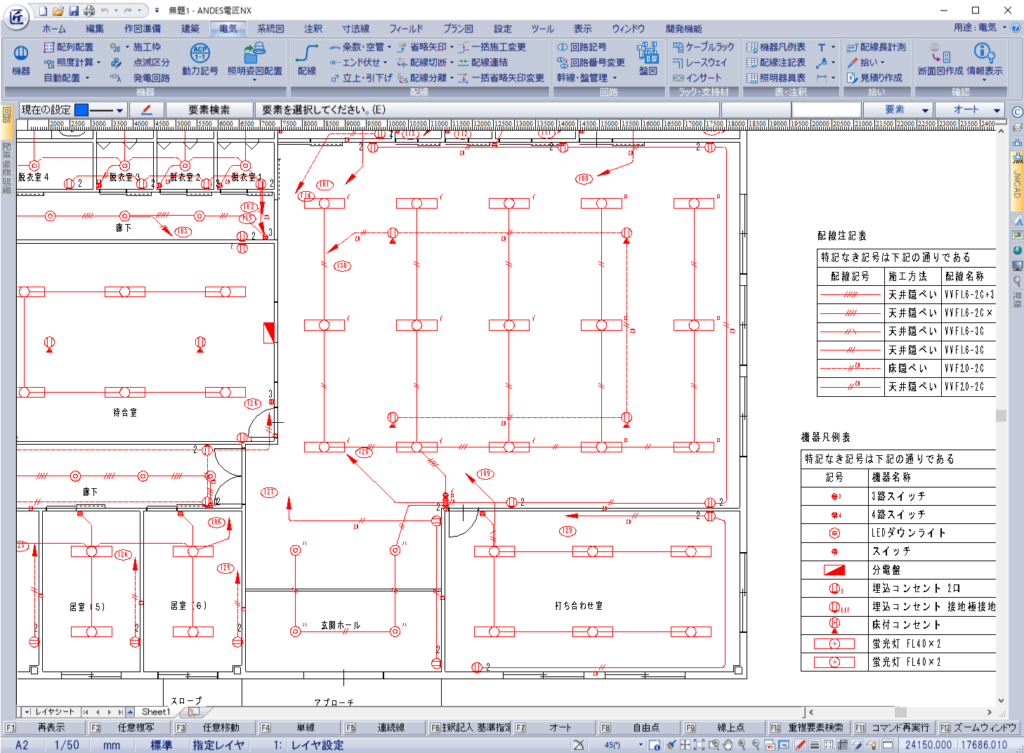

電気設備図について徹底的に調査研究し、効率良くスピーディに図面を仕上げるための機能を多数搭載しています。設計変更の際も、直感的な操作と自動補正機能で簡単且つ短時間で変更が可能です。施工図を作成する際も設計図を流用しながら効率よく作図できます。
盤図・系統図・姿図、補助機能も多数搭載！

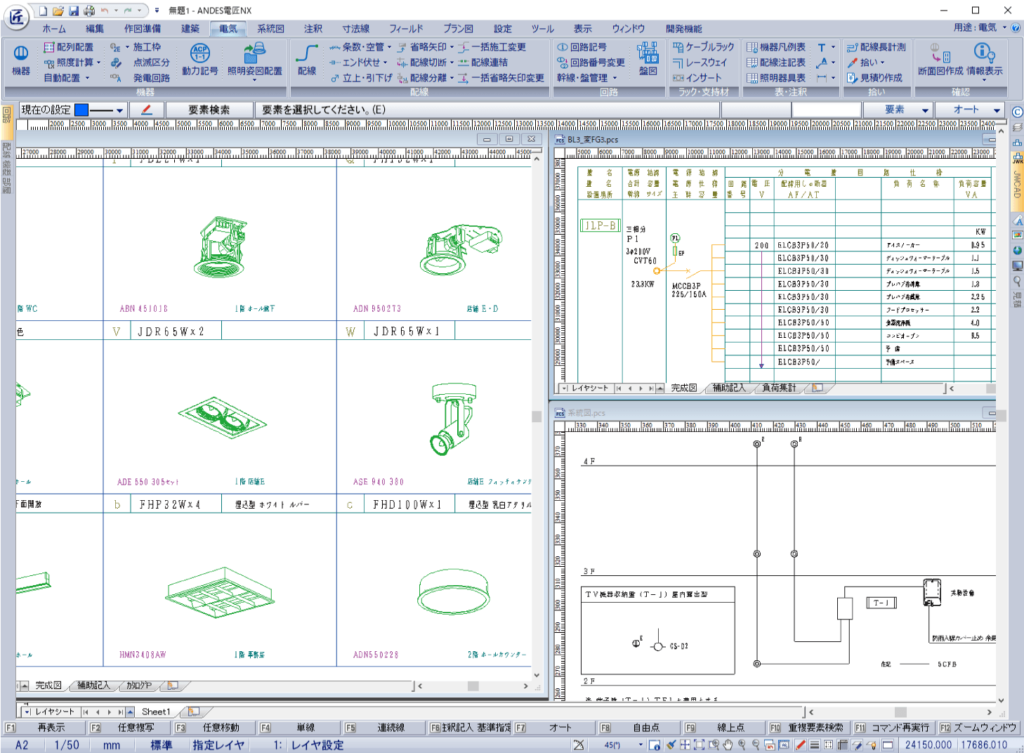

電気図面を作成した後に、図面内で利用した機器や配線の凡例表を自動で作成できます。また、回路情報を読み取り盤図を自動作成したりルミナスプランナーと連携して照明器具の姿図を作成することも可能です。系統図やケーブルラックなどを作成する機能も充実しており作図に掛かる工数の削減に貢献します。
作図に必要な計算作業が自動で完了！

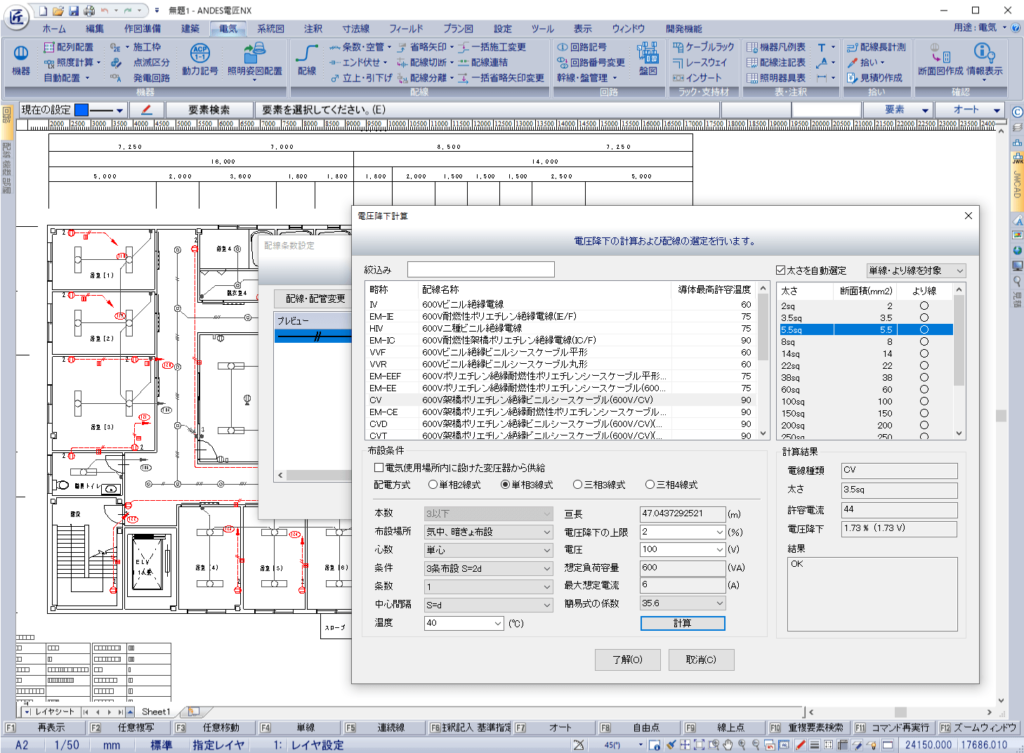

電気図面データから必要な条数を自動算出して配線へ反映するほか、電圧降下のシミュレーションといった高度な技術計算機能を備えています。手計算による人為的ミスを排除し、精度の高い設計図作成を強力にバックアップします。
時間をかけずに建築図を簡単作成・編集！
電気設備図面を設計する前の建築図準備に時間をかけないよう便利な機能を多数搭載しています。他CADデータや紙図面、PDF図面を読み込み再利用する方法や、建築図専用機能で時間と工数を削減します。
電力会社施工証明書をスピーディに作成！

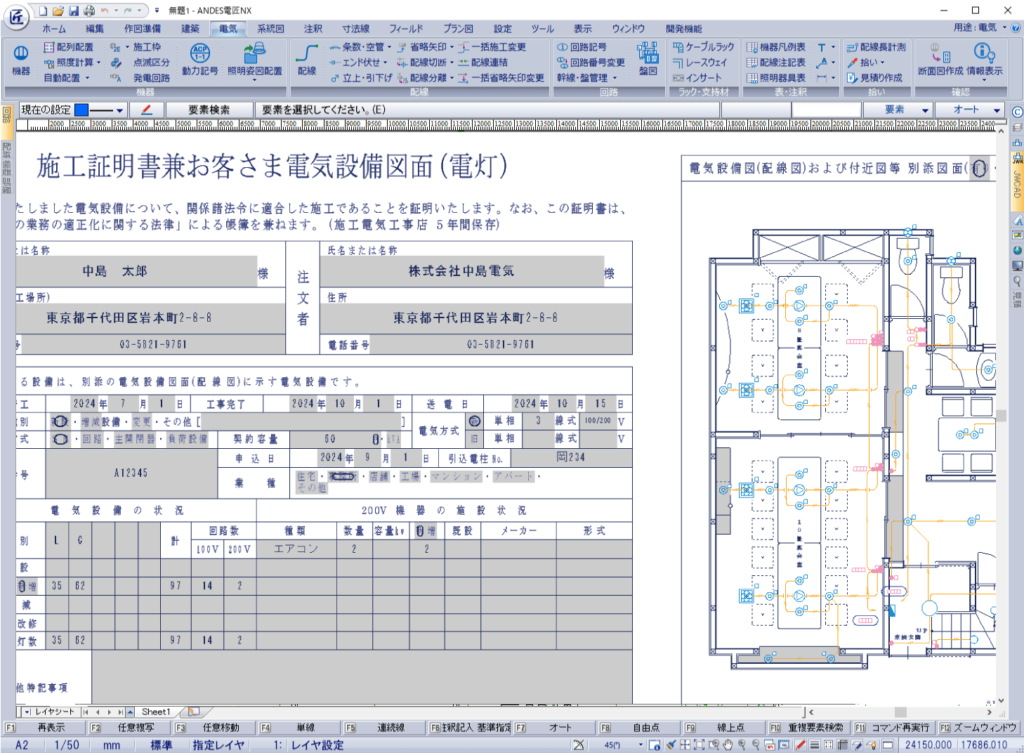

各電力会社の申請に必要な帳票類を提供しています。キーボードでの入力を最大限削減できるよう、入力項目の自動連携や使用頻度の高い語句を事前に登録していますので、パソコン入力に不慣れな方でもスピーディに申請書類を仕上げることができます。
材料集計や見積書の作成に掛かる時間を短縮！

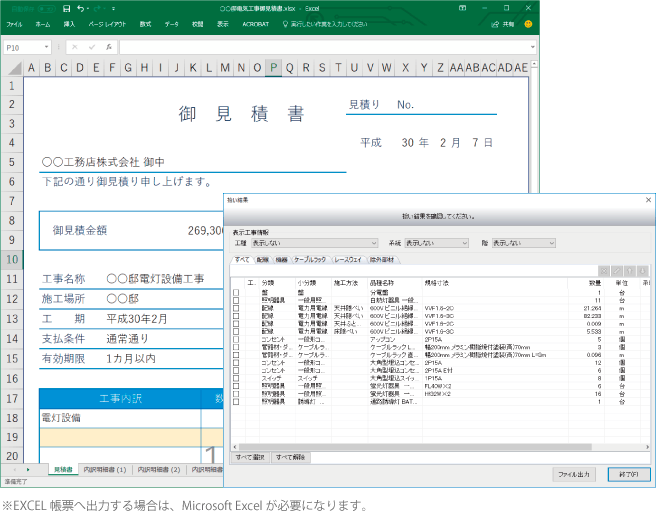

電気図面を作図後に使用した材料を自動で拾い出すことができます。拾い出し結果をEXCELの見積書テンプレートに落とし込んだり、拾い出した材料データをCSVに出力し積算システムに取り込むことで、見積り積算業務の効率化を図ることが可能です。
活用事例
JW CAD から乗り換えて事業拡大
今まではjw CADで図面を作成していました。これが慣れていて自分でもかなり早いと思っていました。しかしながら、図面作成だけでもやはり専用CADの方が早くその他の申請書作成にも自動でできる部分が多く驚きました。
図面作成は今までは自分しかできませんでしたが、操作の簡単さから、若手に図面作成から申請書作成まで任せてしまっています。今まで事務作業がネックで事業拡大をためらっていましたが、今では当時より倍の規模になっています。
